根據《生活垃圾衛生填埋場防滲系統工程技術規范》CJJ113-2007 6.1.9規定:“防滲襯墊施工完成后，在堆填垃圾前，應對土工膜防滲層進行全面滲漏檢測，并確認合格。”以及《生活垃圾填埋場污染控制標準》 GB16889-2008 10.3 “生活垃圾填埋場管理機構應每 6 個月進行一次防滲襯層完整性的監測”的相關規定。

　　近年來，我單位科研團隊致力于固體廢棄物填埋場滲漏污染環境探測和檢測技術的研究，成功的自主研發出整套國際領先的固廢填埋場防滲系統滲漏破損檢測設備---LM-cersm漏點探測系統。該系統目前在國內多個大中型固廢填埋場完成千余例的滲漏破損孔洞探測，在驗收新建固廢填埋場與解決滲漏事故方面做出了貢獻，取得了良好的社會效益和經濟效益。

　　主要服務內容有：新建固廢填埋場防滲膜完整性檢測、運營中填埋場防滲膜滲漏破損探測、封場后填埋場滲漏污染范圍檢測。

• 填埋場完整性檢測目的
• 填埋場完整性檢測方法
• 填埋場完整性檢測的必要性
• 填埋場完整性檢測規范和標準
• 填埋場完整性檢測應用領域

填埋場土工膜完整性檢測目的

　　為提高生活垃圾衛生填埋場(以下簡稱填埋場)人工防滲系統的建設和運營管理水平，及時發現和修補防滲系統中高密度聚乙烯( HDPE )土工膜(以下簡稱土工膜或防滲膜)存在的滲漏破損，保障其可靠性和安全性。土工膜完整性檢測適用于對填埋場建成后填埋庫區與滲瀝液處理設施防滲土工膜的破損孔洞探測，填埋場運行期及封場后滲瀝液滲漏污染范圍的探測。填埋場防滲土工膜滲漏破損探測除應符合有關規程外，尚應符合國家現行有關標準的規定。

填埋場土工膜完整性檢測方法

　　土工膜完整性檢測采用高壓脈沖電源，通過供電電極將電位施加到土工膜的上下兩側，固定兩個供電電極。在所述土工膜上部檢測區域設置固定電極和移動電極。固定電極的位置保持不變,移動電極形狀的安排(1米~ 5米)x(1米~ 5米)。在檢測預測范圍之前,有必要檢測范圍內的焊接接縫阻止當前焊接接縫造成的泄漏影響HDPE膜表面的檢測。在測量過程中，在電源電極上施加高壓脈沖，測量固定電極和移動電極之間的電位差，并記錄電位差，直到測量完所有測點。

　　由于土工膜的電氣絕緣，當土工膜完好時，供電回路中沒有或只有少量電流通過，電位差均勻分布在整個區域。土工膜上有孔時，會破壞膜在孔位置的絕緣性，電流會通過孔，從而使該位置的電位差發生畸變。因此，孔可以精確定位。

填埋場完整性檢測的必要性

　　由于防滲工程的土工膜在運輸和施工過程中容易產生破損，破損的孔洞必然影響工程的防滲效果。對防滲土工膜的選材標準、施工焊接方法與要求等都有專門的遵循標準。土工膜防滲材料的施工，需要嚴格科學的施工質量保證體系。根據調查表明，即使執行嚴格的施工質量保證規程(CQC/CQA)，實際工程中土工膜的破損滲漏依然發生。常規的施工質量保證程序無法在項目施工完成后發現存在的破損孔洞，在土工膜有上覆材料情況下，即使知道土工膜有滲漏，也無法準確定位。電學滲漏位置探測技術能夠很好的解決這一問題。土工膜電學滲漏位置探測基本原理簡單來說是在土工膜上施加電壓，通過在電勢場內移動探測設備探測有回路的位置，從而找到滲漏點。

填埋場土工膜完整性檢測國家標準和技術規范

　　《GB16889-2008 生活垃圾填埋場污染控制標準》

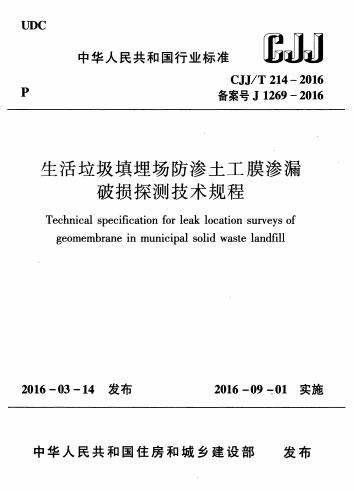

　　《CJJ/T214-2016 生活垃圾填埋場防滲土工膜滲漏破損探測技術規程》

土工膜完整性檢測應用領域

　　HDPE土工膜由于其耐化學腐蝕能力強、制造工藝成熟、易于現場焊接，并積累了比較成熟的工程實施經驗，廣泛應用于環保、垃圾填埋場、水利、化工、冶金、給排水、景觀(人工湖)、養殖業、市政建設等各個行業的防滲與防腐工程中。

• 防滲系統工程填埋場完整性檢測
• 防滲系統工程填埋場完整性檢測規范
• 防滲系統工程填埋場完整性檢測要求
• 防滲系統工程填埋場完整性檢測應用領域

　　目前我國的填埋場普遍使用以防滲土工膜為主的防滲系統，防滲土工膜在生產、供貨和安裝的過程中，因各種原因造成破損。因此，提出了在防滲系統施工完成后對其完整性進行檢測，及時發現和修補防滲系統中土工膜存在的滲漏破損缺陷，保障其可靠性和安全性，減少滲瀝液滲漏對周圍環境造成污染和損害。

防滲系統工程滲漏破損完整性檢測

　　填埋場防滲系統施工完成后，按照本規程進行檢測。檢測是否合格，是對施工建設進行驗收的重要依據。填埋庫區與滲瀝液處理設施(含調節池)防滲土工膜的破損探測可以采用雙電極法、水槍法、電火花法確定破損孔洞位置;在運行期間和封場后，對于出現滲瀝液滲漏的填埋場，可以采用高密度電阻率法圈定污染區域。

防滲系統工程滲漏破損完整性檢測規范

　　《GB16889-2008 生活垃圾填埋場污染控制標準》

　　《CJJ/T214-2016 生活垃圾填埋場防滲土工膜滲漏破損探測技術規程》

防滲系統工程滲漏破損完整性檢測要求

　　《生活垃圾衛生填埋技術規范》 GB 50869 和《生活垃圾衛生填埋場防滲系統工程技術規范》 CJJ 113 都明確提出了填埋場基底和邊坡應采用土工膜防滲系統;《生活垃圾填埋場污染控制標準》 GB 16889 更是明確提出在工程建設和驗收中采用滲漏檢測的要求，以防止垃圾填埋過程中滲瀝液外滲污染周邊土壤和地下水。

防滲系統工程滲漏破損完整性檢測應用領域

　　　廣泛應用于環保、垃圾填埋場、水利、化工、冶金、給排水、景觀(人工湖)、養殖業、市政建設等各個行業的防滲與防腐工程中。用于防滲工程的土工膜在運輸和施工過程中容易產生破損，破損的孔洞必然影響工程的防滲效果。對防滲土工膜的選材標準、施工焊接方法與要求等，都有專門的遵循標準。土工膜防滲材料的施工，需要嚴格科學的施工質量保證體系。通過對大量的垃圾填埋場防滲土工膜的滲漏位置探測結果表明,大量破損是施工造成的。防滲系統土工膜破損探測可用于工業水池,魚塘,人工湖,蒸發塘,水利水電,隧道,垃圾填埋場等防滲工程中.

　中華人民共和國行業標準

　　土工膜行業規范和國家檢測標準—滲漏破損檢測標準和規范

　　《GB16889-2008 生活垃圾填埋場污染控制標準》
　　《CJJ/T214-2016 生活垃圾填埋場防滲土工膜滲漏破損探測技術規程》
　　ASTM D7953-2014 Standard Practices For Electrical Leak Location On Exposed Geomembranes Using the Arc Testing Method
　　ASTM D7007-2016 Standard Practices for Electrical Methods for Locating Leaks in Geomembranes Covered with Water or Earth Materials
　　填埋場滲漏破損探測除應符合有關規程外，尚應執行現行的國家和行業標準，作為本規程同其他標準、規范的銜接。本規程涉及的主要標準有：
　　《生活垃圾填埋場污染控制標準》 GB 16889 、
　　《生活垃圾衛生填埋場環境監測技術要求》 GB/ T 18772 、
　　《生活垃圾衛生填埋處理技術規范》 GB 50869 、
　　《市容環境衛生術語標準》 CJ] 65 、
　　《生活垃圾衛生填埋場運行維護技術規程》 en 93
　　《生活垃圾填埋場無害化評價標準》 CJJ/T 107 、
　　《生活垃圾衛生填埋場防滲系統工程技術規范》 CJ] 113
　　《垃圾填埋場用高密度聚乙烯土工膜》 CJ/T 234 等。

　　土工膜檢測技術規范，土工膜檢測標準

　　HDPE土工膜國內外檢測技術標準參照表：HDPE土工膜國標 ，城建標準，美標，ISO標準導分析對照表：

　　土工膜檢測標準

　　《GB/T 17643-1998》(老國答標)回《GB/T 17643-2011》(新國標)

　　《CJ/T 234-2006》 (城建標)

　　《GRI-GM13-2006》 (美答 標)

　　土工膜根據質量可以分為企標、老國標、新國標、全copy新料、城市建設標準(垃圾場專用土工膜標準)、美標百幾種。根據工程的嚴格程度可以選擇不同標準的防滲土工膜，比如垃圾場專用土工膜，設度計院通常設計1.0mm或者1.5mm城建標準土工膜;知如果是人工湖工程，那么通常選擇使用復合土道工膜，一般建議600克到800克每平方米。
